金属拱形屋顶以其施工速度快、成本相对较低、空间宽敞的特点，在粮库仓间罩棚中得到广泛应用。每年，江苏杰达钢结构工程有限公司完成大量的粮库仓间罩棚项目，积累了丰富的施工经验。本文介绍一个典型的粮库拱形屋顶工程案例——江苏省宿迁泗洪县的粮库机械罩棚项目。

项目基本信息

本项目由杰达钢构施工队长吴仕宽组织施工完成，位于江苏省宿迁泗洪县，施工时间为2020年11月份。项目性质为粮库的机械罩棚，用于粮食的装卸和机械设备的停放。

项目的特殊性与挑战

基础条件限制

该粮库工程存在几个特殊的施工条件：

• 原粮库屋顶并无预留预埋件，增加了拱形屋顶的固定难度
• 粮库内存在大量空地，但空间布局有限，影响施工的灵活性
• 屋顶与地面的高度差较大，需要精心设计支撑方案

创新的支撑方案

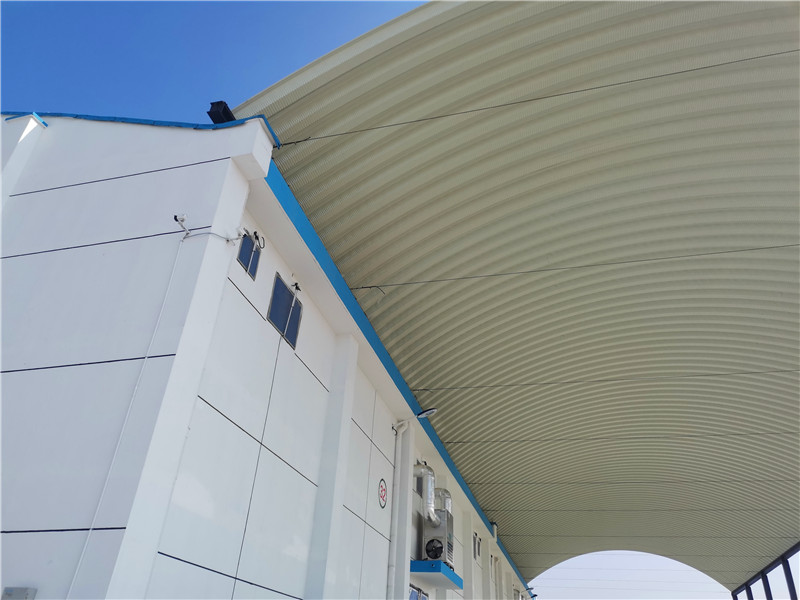

为解决这些问题，杰达钢构采用了创新的支撑方案：拱形屋顶罩棚一侧搭建在粮库现有屋顶上，另外一侧搭建在新做的钢结构上。这种混合支撑方式既利用了现有条件，又提高了施工的可行性和经济性。

工程结构设计

基本参数

本次施工的拱形屋顶罩棚跨度为16米。由于檐口高度较高且未设山墙，结构在风荷载作用下容易产生水平推力。为了增强稳定性，工程采用了特殊的风力约束措施。

风力约束设计

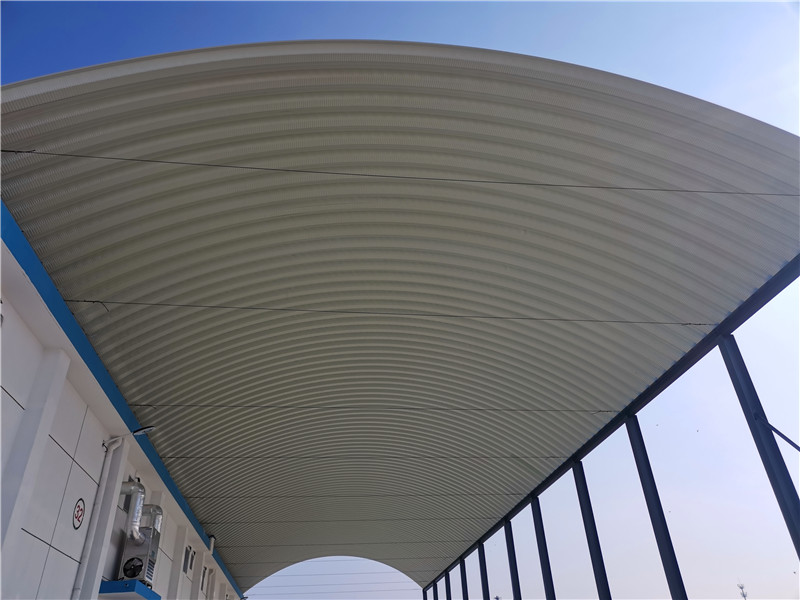

每间隔6米，在拱形屋顶的两个檐口处拉了一道M12的镀锌钢丝绳。这些钢丝绳通过与钢结构立柱的连接，将屋顶产生的水平推力向下传递给地基，防止屋顶在风荷载作用下发生水平移动或倾覆。

钢结构支撑体系

粮库一侧配备了完整的钢结构支撑体系：

• 共有11根钢结构立柱，承担拱形屋顶的主要竖向荷载
• 上方有一道H钢横梁，进行水平连接和荷载分散
• 部分钢结构立柱之间设置了柱间支撑，增强整体稳定性

尽管采取了这些加强措施，在实际施工中钢柱仍会出现小幅度的晃动，这是由于屋面的曲率和水平推力的复杂作用。为此，施工过程中采用了逐步加载和动态张紧钢丝绳的方法，逐步稳定结构。

屋面瓦片的预制与组装

工厂预制

拱形屋顶的瓦片在制造工厂完成加工，确保尺寸精确度和表面质量。

现场组装

瓦片运抵施工现场后，进行有序的组装工作。每个单元瓦片由三榀组成，按照设计要求进行组装和排列，然后堆放在施工场地中，等待吊装施工。这样做的好处是：

• 分散了吊装的难度，减少了单次吊装的重量
• 便于工地检查和质量控制
• 缩短了高空作业的时间

吊装施工过程

吊装策略

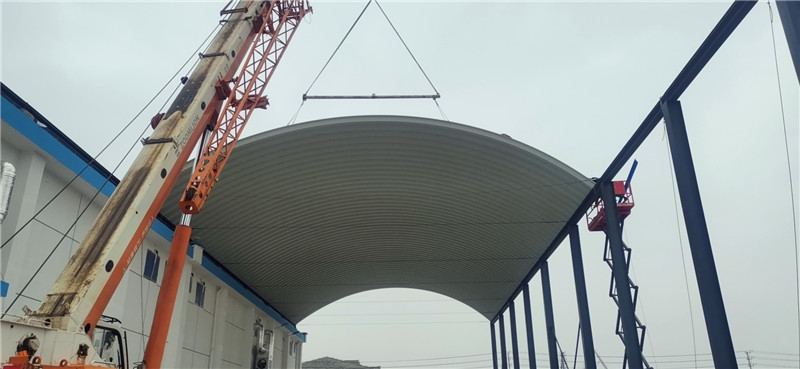

吊装工作分阶段进行。吊车一边将屋顶瓦片吊到设计高度和位置，一边施工人员逐步张紧M12镀锌钢丝绳。这种动态张紧方法能够确保在吊装过程中结构的稳定性和施工的安全性，防止结构因水平力过大而发生侧倾。

吊装进度

从吊装开始到屋顶完全就位，工程进行得非常顺利。整个1000平方米的拱形屋顶建筑，仅需1天即可完成吊装作业。这充分体现了金属拱形屋顶结构在施工速度上的优势。

竣工与效果

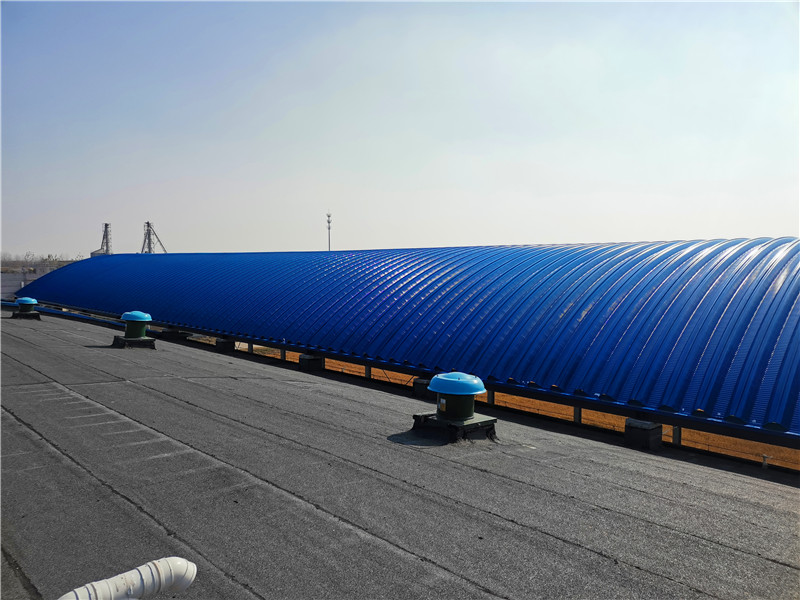

经过一天的集中吊装作业，这座1000平方米的拱形屋顶建筑完整地展现在我们面前。屋顶结构轮廓清晰，跨度16米的拱形设计为粮库内提供了宽敞的机械作业空间。

施工的主要经验

基础条件评估的重要性

在施工前，应详细调查现场的基础条件，包括屋顶强度、空间布局、地基情况等。根据实际条件设计创新的支撑方案，往往能事半功倍。

风力约束的必要性

对于无山墙、檐口较高的拱形屋顶，必须采取有效的风力约束措施。M12镀锌钢丝绳是简单但有效的解决方案，成本相对较低，但能显著提高结构的稳定性和安全性。

动态施工管理

在吊装过程中，应根据实时的结构变化，动态地调整钢丝绳的张力和吊装顺序。这需要现场技术人员具有丰富的经验和高度的责任心。

施工速度的优势

1000平方米的屋顶在1天内完成吊装，充分体现了装配式结构施工的效率。这为业主带来了时间和成本的节约，也减少了建筑现场的安全隐患。

常见问题

拱形屋顶没有山墙会怎样？

无山墙设计会使屋顶产生较大的水平推力。通过合理设置风力约束（如钢丝绳）和支撑体系的设计，完全可以安全地应对这种情况。实际上，无山墙设计有时能提供更好的通风效果。

粮库旧屋顶上施工安全吗？

在旧屋顶上施工需要首先评估旧屋顶的承载能力和状况。采取必要的加固措施，如增加临时支撑柱等。同时，在施工过程中需要加强检查和监测，及时发现和处理问题。

为什么要在吊装中动态张紧钢丝绳？

随着屋顶瓦片不断吊装到位，结构的刚度和稳定性逐步增强。动态张紧能够使屋面始终处于较好的受力状态，防止某个时刻因结构刚度不足而发生侧倾或变形。这是一种科学和安全的施工方法。

小结

宿迁粮库拱形屋顶工程是杰达钢构多年积累的一个成功案例。通过深入理解现场条件、科学的结构设计、创新的支撑方案和规范的施工管理，实现了高效、安全、经济的项目交付。这个案例充分体现了金属拱形屋顶结构在粮库、仓储等建筑中的应用价值。如果你的项目也有类似的需求，欢迎与江苏杰达钢结构工程有限公司联系，我们将为你提供专业的设计和施工服务。
